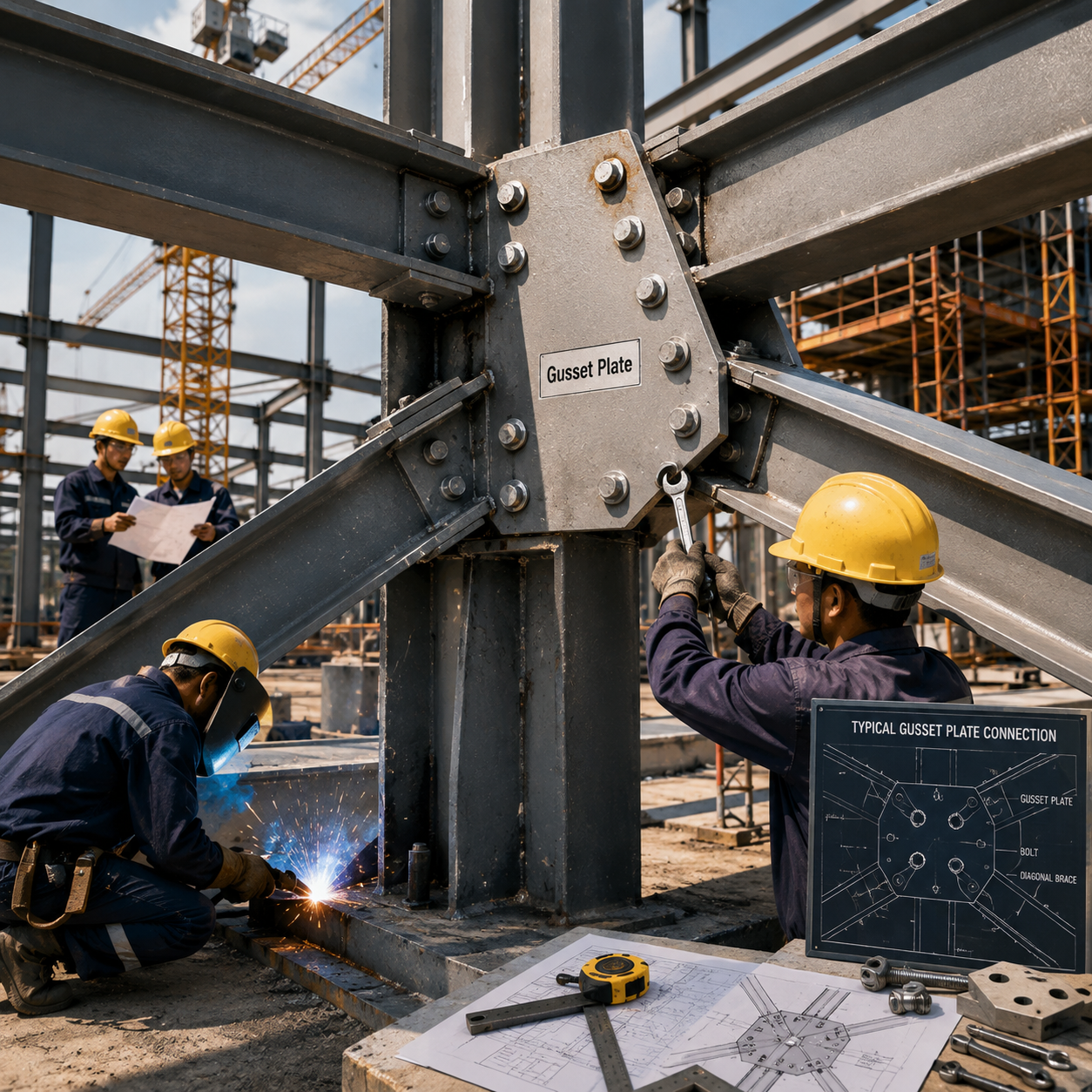

inca-construction.co.id — Gusset plate merupakan pelat yang digunakan untuk menghubungkan dua atau lebih komponen struktural sehingga terbentuk sambungan yang kuat dan stabil. Komponen ini sangat umum ditemukan pada konstruksi berbahan baja, terutama pada rangka batang, jembatan, menara, gudang, bangunan industri, dan berbagai struktur yang menggunakan sistem bracing.
Secara visual, gusset plate terlihat sederhana karena pada dasarnya berupa lembaran atau pelat baja dengan bentuk dan ketebalan tertentu. Meskipun demikian, keberadaannya mempunyai peranan penting terhadap perilaku keseluruhan struktur. Pelat tersebut menjadi area pertemuan beberapa batang yang menerima gaya tarik, tekan, maupun kombinasi pembebanan lainnya.
Dalam penerapannya, bentuk gusset plate tidak selalu persegi. Pelat dapat dibuat berbentuk segitiga, trapesium, persegi panjang, atau mengikuti konfigurasi sambungan yang dirancang oleh insinyur struktur. Penentuan bentuk tersebut mempertimbangkan posisi batang, arah gaya, kebutuhan ruang untuk baut atau pengelasan, hingga kemudahan proses fabrikasi.
Material yang digunakan umumnya berupa baja struktural dengan mutu yang disesuaikan terhadap kebutuhan proyek. Ketebalan pelat juga harus diperhitungkan secara cermat. Pelat yang terlalu tipis berpotensi mengalami deformasi atau kegagalan, sedangkan penggunaan pelat terlalu tebal dapat meningkatkan berat serta biaya konstruksi tanpa memberikan efisiensi yang sepadan.
Fungsi Gusset Plate dalam Menjaga Kestabilan Sambungan
Fungsi utama gusset plate adalah menyediakan media sambungan antara beberapa elemen struktur. Sebagai contoh, pada sistem rangka baja terdapat batang diagonal yang harus terhubung dengan balok atau kolom. Gusset plate menyediakan bidang yang memungkinkan komponen tersebut disatukan menggunakan baut, las, atau kombinasi metode sambungan sesuai rancangan.
Selain menghubungkan komponen, pelat ini membantu mendistribusikan gaya dari satu elemen menuju elemen lainnya. Beban yang diterima sebuah batang tidak berhenti pada titik sambungan, tetapi harus diteruskan secara terkendali menuju bagian struktur berikutnya. Gusset plate berfungsi sebagai jembatan mekanis dalam proses perpindahan gaya tersebut.
Peranan ini menjadi semakin penting pada sistem bracing. Batang pengaku diagonal dapat menerima gaya cukup besar ketika bangunan menghadapi beban angin, gempa, atau perubahan pembebanan operasional. Sambungan yang dirancang dengan tepat membantu memastikan gaya tersebut dapat diteruskan tanpa menimbulkan konsentrasi tegangan berlebihan pada area tertentu.
Gusset plate juga memberikan fleksibilitas dalam desain sambungan. Beberapa batang dengan sudut berbeda dapat dipertemukan pada satu area menggunakan pelat yang telah disesuaikan geometrinya. Karena itu, komponen ini sering menjadi solusi praktis untuk membentuk simpul struktural yang kompleks.
Namun, kemampuan gusset plate tidak hanya bergantung pada kekuatan material. Posisi lubang baut, jarak antarbaut, panjang pengelasan, ketebalan pelat, serta jarak terhadap tepi merupakan bagian penting dari desain. Setiap detail mempunyai pengaruh terhadap kapasitas sambungan secara keseluruhan.
Material, Bentuk, dan Detail yang Menentukan Kualitas Pelat
Baja struktural menjadi material yang paling umum digunakan dalam pembuatan gusset plate. Pemilihannya berkaitan dengan kekuatan mekanis, kemampuan fabrikasi, serta kompatibilitas dengan elemen struktur baja lainnya. Spesifikasi material harus mengikuti kebutuhan desain dan standar teknis yang berlaku pada proyek.
Ketebalan gusset plate dapat berbeda antara satu konstruksi dan konstruksi lainnya. Struktur dengan pembebanan relatif ringan tentu mempunyai kebutuhan berbeda dibandingkan jembatan, menara, atau bangunan industri dengan gaya sambungan yang besar. Oleh sebab itu, ukuran pelat sebaiknya tidak ditentukan hanya berdasarkan kebiasaan lapangan.
Dimensi pelat harus menyediakan ruang yang memadai untuk sistem penyambungan. Pada sambungan baut, misalnya, diperlukan jarak tertentu antara lubang baut dan tepi pelat. Penempatan yang terlalu rapat dapat memengaruhi kekuatan area sambungan. Sebaliknya, dimensi berlebihan dapat menambah penggunaan material.
Untuk sambungan las, kualitas permukaan dan geometri pelat juga perlu mendapatkan perhatian. Panjang serta posisi pengelasan harus sesuai dengan gaya yang akan ditransfer. Proses fabrikasi yang presisi membantu menghindari ketidaksesuaian posisi antara gusset plate dan komponen struktur ketika pemasangan dilakukan di lokasi proyek.
Perlindungan terhadap korosi merupakan aspek lain yang tidak boleh diabaikan. Pelat yang ditempatkan pada lingkungan terbuka dapat terkena kelembapan, air hujan, maupun zat korosif. Sistem pelapisan, pengecatan protektif, atau perlindungan lain perlu disesuaikan dengan kondisi lingkungan dan umur layanan konstruksi.
Penerapan Gusset Plate dari Rangka Bangunan hingga Jembatan
Penggunaan gusset plate dapat ditemukan pada berbagai jenis konstruksi. Pada bangunan baja, komponen ini banyak digunakan sebagai bagian sambungan bracing. Batang diagonal dihubungkan menuju balok dan kolom melalui pelat sehingga terbentuk sistem pengaku yang membantu meningkatkan kestabilan struktur.
Pada konstruksi jembatan rangka, gusset plate mempunyai peranan yang lebih menonjol. Beberapa batang rangka dapat bertemu pada sebuah titik sambungan dengan arah gaya berbeda. Pelat menyediakan area yang cukup untuk menghubungkan batang-batang tersebut sekaligus menjadi bagian dari jalur transfer beban.
Menara transmisi, menara telekomunikasi, struktur atap bentang panjang, dan fasilitas industri juga memanfaatkan prinsip serupa. Pada struktur seperti ini, jumlah sambungan dapat sangat banyak sehingga konsistensi fabrikasi dan pemasangan menjadi faktor penting dalam menjaga mutu konstruksi.
Tahapan pemasangan biasanya diawali dari proses fabrikasi berdasarkan gambar kerja. Pelat dipotong sesuai bentuk yang direncanakan, kemudian dibuat lubang apabila menggunakan sambungan baut. Setelah itu, pemeriksaan dimensi dilakukan sebelum komponen dikirim menuju lokasi proyek.
Saat pemasangan, posisi gusset plate harus sesuai dengan orientasi desain. Ketidaktepatan posisi dapat menyebabkan lubang baut tidak sejajar atau batang struktur mengalami perubahan geometri. Memaksakan pemasangan komponen yang tidak sesuai dapat menciptakan tegangan tambahan yang sebelumnya tidak diperhitungkan.
Karena itu, inspeksi lapangan menjadi bagian penting. Kondisi baut, kualitas pengelasan, kesesuaian dimensi, permukaan pelat, dan potensi korosi perlu diperiksa agar sambungan bekerja sebagaimana yang direncanakan.
Dari Pelat Sederhana Menuju Sambungan yang Andal
Gusset plate menunjukkan bahwa komponen yang tampak sederhana dapat mempunyai tanggung jawab struktural yang besar. Pelat ini tidak hanya menjadi penghubung fisik antarbatang, tetapi juga berperan dalam membentuk jalur transfer gaya sehingga sistem struktur dapat bekerja sebagai satu kesatuan.
Kinerja gusset plate dipengaruhi oleh banyak faktor, mulai dari mutu material, ketebalan dan bentuk pelat, konfigurasi baut, detail pengelasan, hingga kualitas fabrikasi serta pemasangan. Karena itu, desainnya membutuhkan perhitungan teknik yang mengikuti standar konstruksi dan karakteristik pembebanan proyek.
Dalam pembangunan struktur baja, pemilihan detail sambungan yang tepat juga berkontribusi terhadap efisiensi konstruksi. Pelat yang dirancang secara proporsional dapat memenuhi kebutuhan kekuatan tanpa penggunaan material berlebihan. Fabrikasi yang akurat selanjutnya membantu mempercepat pekerjaan pemasangan sekaligus mengurangi risiko ketidaksesuaian di lapangan.
