Waktu pertama kali melihat bangunan dengan atap yang terlipat seperti origami raksasa, saya tidak langsung tahu itu disebut arsitektur folded plate structure. Saya hanya merasa bentuknya berani, tidak biasa, dan punya karakter kuat. Rasanya seperti gedung itu ingin bicara: “Aku berbeda, dan aku tidak takut menunjukkannya.”
Rasa penasaran membawa saya mendalami lebih jauh. Ternyata di balik bentuk estetik itu, ada kecerdikan struktural yang luar biasa. Lipatan-lipatan itu bukan cuma soal gaya, tapi juga efisiensi, kekuatan, dan pernyataan arsitektural.
Apa Itu Arsitektur Folded Plate?

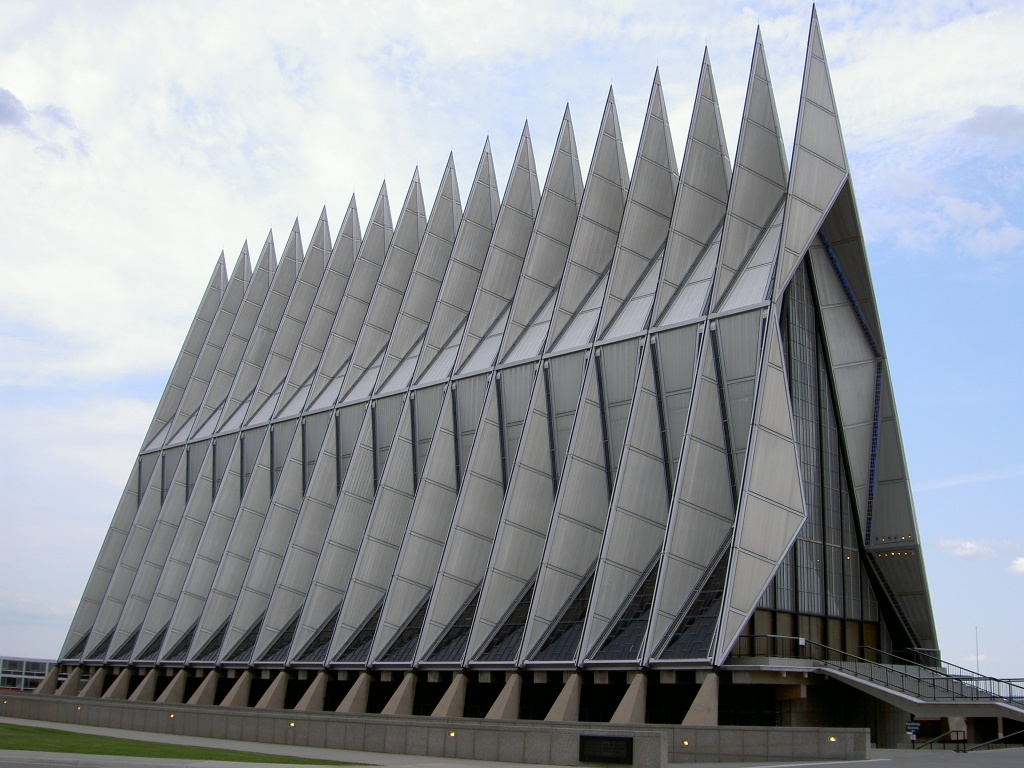

Arsitektur folded plate adalah struktur arsitektur yang terbentuk dari pelat tipis yang dilipat dan disambung membentuk bidang kontinu. Biasanya dibuat dari material beton bertulang, baja, atau kayu, pelat ini disusun dengan sudut tertentu sehingga menciptakan efek geometri berulang—seperti segitiga, trapesium, atau zigzag.
Struktur ini sering digunakan pada:
-
Atap bangunan besar
-
Kanopi atau shelter
-
Dinding fasad
-
Interior artistik
Meskipun bentuknya tampak rumit, prinsip dasarnya adalah memperkuat struktur dengan membuat lipatan, bukan menebalkan material.
Sejarah Singkat Arsitektur Folded Plate
Folded plate mulai populer di era modernis pertengahan abad ke-20, terutama pada tahun 1930–1960. Saat itu, perkembangan teknologi beton pracetak dan struktur cangkang membuka jalan bagi eksplorasi bentuk-bentuk baru.
Beberapa tokoh penting dalam sejarah arsitektur folded plate:
-
Eduardo Torroja (Spanyol): pelopor struktur tipis beton bertulang
-
Félix Candela (Meksiko): maestro hyperbolic paraboloid dan folded concrete
-
Pier Luigi Nervi (Italia): menggabungkan teknik rekayasa dan estetika lipatan
Di Indonesia sendiri, konsep folded plate mulai dikenal lewat arsitek modern yang berani menggabungkan gaya tropis dengan geometri tajam, seperti pada atap bangunan publik atau masjid kontemporer.
Keunggulan Arsitektur Folded Plate
1. Struktur Ringan tapi Kuat
Lipatan memberikan kekakuan ekstra pada pelat tipis. Sama seperti kertas yang dilipat jadi lebih kokoh, folded plate memungkinkan penggunaan material yang lebih efisien tanpa mengorbankan kekuatan.
2. Estetika Dinamis dan Kontemporer
Garis-garis tegas dan sudut tajam menciptakan kesan futuristik. Sangat cocok untuk bangunan yang ingin tampil beda, seperti museum, galeri, atau sekolah seni.
3. Efisiensi Material
Karena memanfaatkan bentuk, bukan ketebalan, folded plate dapat mengurangi volume beton atau baja hingga 30% dibanding pelat datar biasa.
4. Spanning Luas Tanpa Kolom Tengah
Dengan desain tertentu, Arsitektur folded plate bisa membentang 15–30 meter tanpa penyangga tengah, ideal untuk aula, stadion, atau ruang ibadah.
5. Efek Pencahayaan Alami
Permukaan miring dan berulang menciptakan permainan cahaya dan bayangan yang unik di dalam ruangan.
Jenis-Jenis Arsitektur Folded Plate
Ada beberapa varian bentuk dasar folded plate:

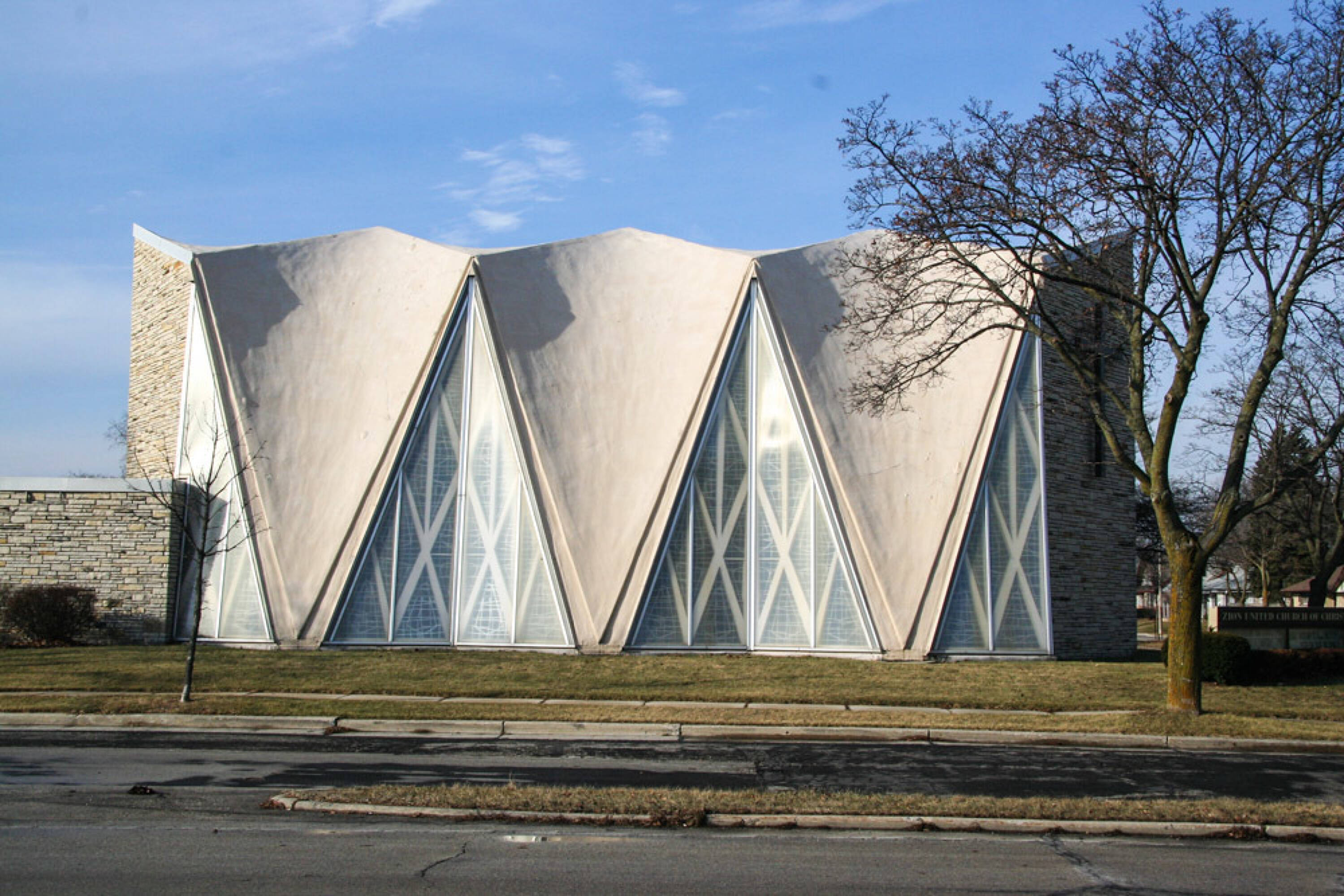

1. V-Type
Lipatan membentuk huruf V berulang. Stabil dan mudah dikonstruksi.
2. Inverted V-Type (Λ)
Pelat membentuk huruf A terbalik. Cocok untuk kanopi dan shelter.
3. W-Type
Gabungan V dan Λ. Menyediakan saluran air alami pada atap.
4. Zig-Zag
Kontur berkelok horizontal. Digunakan untuk dinding fasad atau panel.
5. Fan Type
Lipatan menyebar seperti kipas. Biasanya dipakai untuk struktur panggung atau ruang sirkular.
Contoh Bangunan dengan Desain Arsitektur Folded Plate
Beberapa contoh bangunan ikonik yang menggunakan folded plate:
-
Auditorio de Tenerife (Spanyol) oleh Santiago Calatrava
-
Pantheon of the Fatherland (Brazil) oleh Oscar Niemeyer
-
St. Mary’s Cathedral, Tokyo oleh Kenzo Tange
-
Terminal 3 Bandara Soekarno-Hatta pada area atap dalam koridor penghubung
Di Indonesia, beberapa masjid, sekolah, dan resort juga mulai mengeksplorasi desain lipatan sebagai bagian dari identitas visual mereka.
Material yang Cocok untuk Arsitektur Folded Plate
Arsitektur folded plate dapat dibentuk dari berbagai material tergantung kebutuhan dan konteks:
1. Beton Bertulang
Paling umum, terutama untuk atap besar. Cocok untuk struktur permanen dan tahan cuaca.
2. Baja
Mudah dibentuk dan ringan. Ideal untuk struktur temporer atau yang ingin tampil industrial.
3. Kayu Laminasi
Memberi kesan hangat dan cocok untuk bangunan tropis atau ruang dalam.
4. Panel Komposit
Digunakan untuk interior atau fasad ringan. Bisa dipadukan dengan elemen akustik atau insulasi termal.
Pemilihan material sangat menentukan ketebalan, jenis sambungan, dan sistem penyangga folded plate.
Tantangan dalam Merancang Arsitektur Folded Plate
Meski menarik, folded plate punya beberapa tantangan:
-
Desain struktur yang kompleks, perlu perhitungan rekayasa yang presisi
-
Konstruksi memerlukan bekisting khusus
-
Biaya awal lebih tinggi untuk desain dan mold
-
Perlu koordinasi erat antara arsitek dan insinyur struktur
-
Drainase dan perlindungan air hujan lebih rumit
Namun dengan kemajuan teknologi BIM, prefabrikasi, dan simulasi digital, banyak dari tantangan ini sudah bisa diatasi.
Folded Plate dalam Arsitektur Tropis
Arsitektur folded plate juga bisa dikombinasikan dengan prinsip arsitektur tropis, seperti:
-
Overhang panjang untuk menghalangi sinar matahari langsung
-
Kemiringan yang membantu ventilasi silang
-
Material lokal seperti bambu atau kayu jati
-
Pengumpulan air hujan dari lipatan atap
Dengan integrasi desain pasif, folded plate bisa menjadi solusi arsitektur tropis yang fungsional sekaligus penuh gaya.
Peran Arsitektur Folded Plate dalam Estetika Interior
Tidak hanya sebagai struktur luar, folded plate juga banyak digunakan dalam:
-
Langit-langit ruang pertemuan: memberi efek dramatis dan akustik alami
-
Panel dinding dalam gedung seni
-
Fasad dalam ruang publik seperti lobi hotel
Desain interior berbasis folded plate dapat menciptakan ritme visual, menarik perhatian ke titik tertentu, dan membuat ruang terasa lebih luas atau lebih intim tergantung arah lipatan.
Implementasi Teknologi dalam Arsitektur Folded Plate
Beberapa teknologi yang mendukung desain dan konstruksi folded plate:
-
Software CAD 3D (Rhino, Grasshopper): membuat model parametrik lipatan
-
Finite Element Analysis (SAP2000, ETABS): menghitung kekuatan dan kestabilan
-
Laser-cut formwork dan CNC: akurasi tinggi dalam mold dan sambungan
-
Modular Prefab System: merakit bagian lipatan seperti puzzle
Dengan dukungan teknologi, folded plate tidak lagi eksklusif untuk proyek mahal. Bahkan sekolah dan rumah tinggal pun mulai mengadopsi versi sederhananya.
Arsitektur Folded Plate dan Keberlanjutan
Arsitektur folded plate bukan cuma soal bentuk. Ia juga memberi nilai tambah dalam aspek keberlanjutan:
-
Penggunaan material lebih sedikit karena struktur efisien
-
Pendinginan pasif melalui ventilasi dan bayangan
-
Mendukung pencahayaan alami
-
Bisa dibongkar pasang jika modular
Dalam proyek green building, folded plate bisa menjadi bagian dari strategi arsitektur berkelanjutan yang tetap menonjol secara visual.
Apakah Arsitektur Folded Plate Cocok untuk Semua Proyek?
Tidak selalu. Folded plate paling cocok digunakan ketika:
-
Bentuk visual menjadi prioritas
-
Membutuhkan bentang luas tanpa kolom
-
Arsitek dan insinyur bisa berkolaborasi erat
-
Lokasi proyek memungkinkan sistem cetakan rumit
Untuk rumah kecil atau bangunan dengan anggaran sangat ketat, bentuk tradisional mungkin lebih efisien. Tapi untuk proyek yang ingin tampil beda, folded plate bisa menjadi pernyataan desain yang kuat.
Kesimpulan: Folded Plate, Struktur yang Menginspirasi
Arsitektur folded plate bukan sekadar lipatan beton atau baja. Ia adalah wujud pernikahan antara rekayasa struktural dan seni arsitektur. Desainnya mencerminkan keberanian, kecerdikan, dan kebebasan ekspresi dalam bentuk yang tetap fungsional.
Saya pribadi menganggap folded plate sebagai “puisi dalam geometri.” Ia mengajarkan bahwa efisiensi tidak harus membosankan, dan keindahan bisa muncul dari bentuk paling sederhana: sebuah lipatan.
