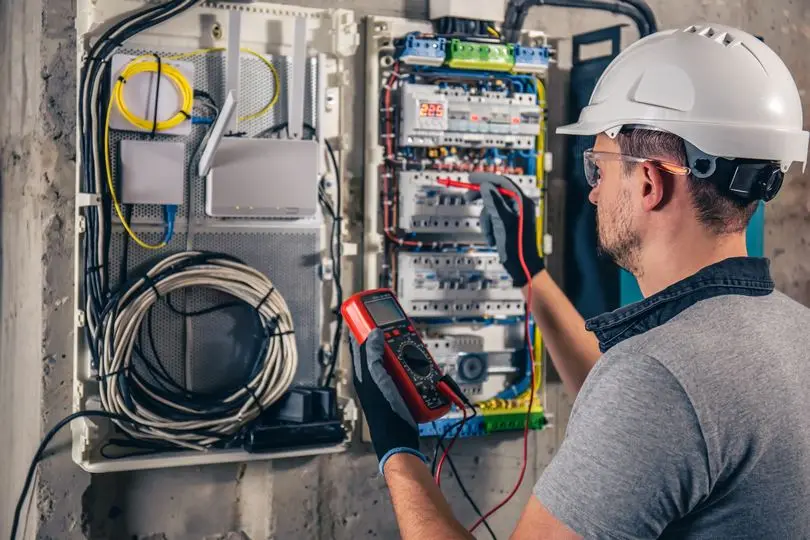

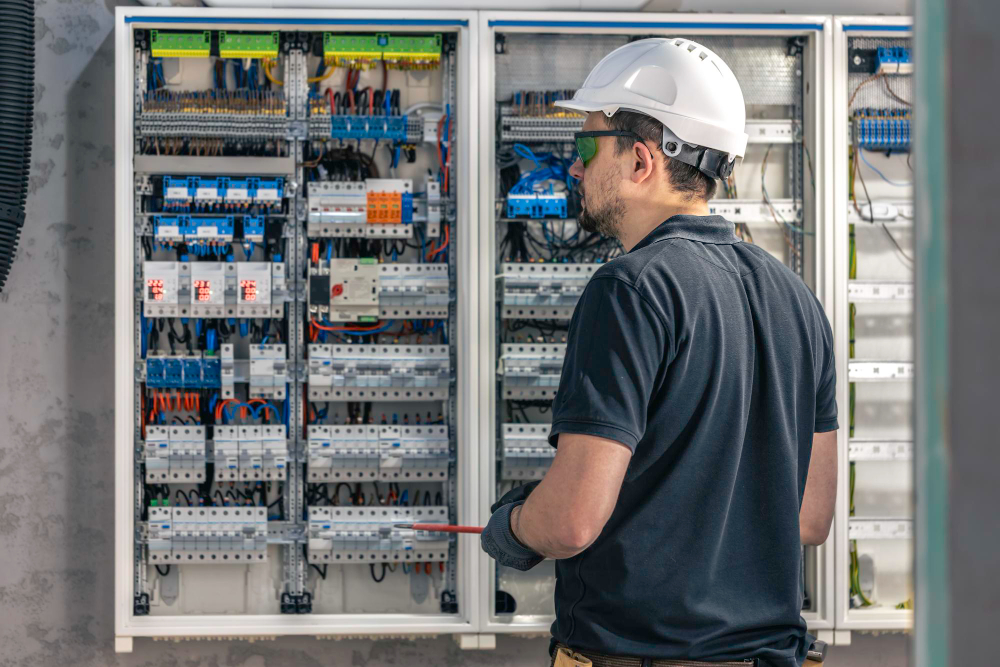

inca-construction.co.id — Panel listrik merupakan elemen fundamental dalam sistem elektrikal pada bangunan, berfungsi sebagai pusat penerima, pengatur, dan pendistribusi arus listrik ke berbagai beban sesuai kebutuhan operasional. Dalam konstruksi modern, panel listrik tidak hanya diposisikan sebagai ruang teknis yang bersifat mekanis tetapi juga sebagai struktur kendali yang menentukan tingkat efisiensi dan keselamatan pada sistem energi bangunan. Peran panel listrik semakin signifikan seiring meningkatnya penggunaan perangkat elektronik, peralatan industri, serta kebutuhan otomasi yang menuntut stabilitas daya.
Panel listrik bekerja sebagai penghubung dan pengendali arus yang masuk dari sumber utama menuju sub-panel atau titik beban tertentu. Fungsi ini membutuhkan desain yang presisi serta pengaturan komponen internal yang sesuai dengan standar keselamatan nasional maupun internasional. Selain itu, panel listrik dibangun melalui rangkaian perhitungan kapasitas beban, tingkat arus hubung singkat, hingga koordinasi proteksi yang harus diatur secara rinci agar sistem dapat bekerja tanpa menimbulkan risiko.
Ragam Panel Listrik yang Digunakan dalam Proyek Konstruksi
Jenis panel listrik yang hadir pada konstruksi bangunan sangat beragam dan disesuaikan dengan karakteristik proyek. Setiap tipe memiliki fungsi yang spesifik dan dirancang berdasarkan kapasitas daya yang diperlukan. Dalam dunia konstruksi, pemilihan panel listrik tidak hanya mempertimbangkan kebutuhan teknis tetapi juga ruang instalasi, kelengkapan proteksi, hingga efisiensi operasional jangka panjang.
Salah satu jenis panel yang paling umum adalah Main Distribution Panel (MDP), yang berperan sebagai pusat distribusi daya utama. Panel ini menerima aliran listrik langsung dari sumber penyedia energi dan mendistribusikannya ke panel-panel turunan. Berikutnya terdapat Sub Distribution Panel (SDP) yang bertugas mengatur distribusi daya pada area atau zona tertentu. Pada bangunan komersial, panel kontrol motor atau Motor Control Center (MCC) turut digunakan untuk mengoperasikan peralatan mekanis seperti pompa, blower, dan mesin produksi.
Panel-panel tersebut sering dilengkapi dengan sistem otomatisasi seperti relay, contactor, dan programmable logic controller (PLC) agar operasional dapat berjalan efisien. Pemilihan panel listrik yang tepat menjadi penentu kelancaran sistem MEP (Mechanical, Electrical, Plumbing), sehingga kontraktor harus memastikan bahwa spesifikasi panel selaras dengan kebutuhan teknis proyek.
Komponen Internal Panel Listrik yang Menjamin Stabilitas Daya
Setiap panel listrik disusun dari berbagai komponen yang saling terintegrasi guna menjamin aliran listrik dapat bekerja optimal. Komponen tersebut tidak hanya mengatur distribusi daya tetapi juga memberikan perlindungan terhadap kondisi abnormal seperti arus lebih, hubung singkat, dan gangguan tegangan.
Komponen utama dalam PanelListrik terdiri dari MCB (Miniature Circuit Breaker), MCCB (Molded Case Circuit Breaker), relai proteksi, busbar tembaga, terminal kabel, kontaktor, dan perangkat ukur seperti voltmeter serta ammeter. MCB biasanya digunakan untuk beban ringan hingga sedang, sementara MCCB khusus untuk beban menengah dengan kapasitas yang lebih besar dan dilengkapi pengaturan arus trip.
Selain itu, panel listrik memerlukan busbar sebagai jalur penghantar yang berfungsi menyalurkan arus dari satu titik ke titik lainnya. Busbar umumnya terbuat dari tembaga atau aluminium karena kedua material tersebut memiliki tingkat konduktivitas tinggi. Keberadaan kabel kontrol dan terminal block juga diperlukan untuk memastikan setiap rangkaian bekerja sesuai fungsinya.
Pada bangunan besar atau fasilitas industri, sistem metering digital sering ditambahkan ke dalam panel untuk memudahkan proses monitoring konsumsi energi. Dengan kelengkapan komponen tersebut, panel listrik mampu menjadi pusat pengendali yang stabil dan aman dalam jangka panjang.
Prinsip Proteksi dan Keselamatan dalam Pembangunan
Keselamatan merupakan faktor penting dalam perancangan panel listrik. Risiko kegagalan sistem dapat memicu kebakaran, merusak peralatan, dan membahayakan pekerja. PanelListrik wajib mengikuti standar seperti PUIL dan IEC agar aman saat beroperasi.
Setiap panel harus memiliki proteksi terhadap arus lebih, hubung singkat, dan gangguan tegangan. Proteksi ini dilakukan melalui circuit breaker yang bekerja sesuai kapasitas beban. Grounding juga harus baik agar arus bocor dapat dialirkan ke tanah dan tidak menimbulkan bahaya.
Tata letak kabel perlu rapi agar panas tidak menumpuk. Komponen juga harus ditempatkan pada posisi yang mendukung sirkulasi udara. Pada panel besar, ventilasi dan sistem pendingin ditambahkan untuk mencegah komponen mengalami overheat.
Dengan prosedur keselamatan tersebut, panel listrik dapat bekerja stabil dan mampu melindungi seluruh sistem elektrikal bangunan.
Perencanaan Panel Listrik dalam Struktur Proyek Konstruksi
Sebelum panel listrik dipasang pada bangunan, diperlukan perencanaan yang jelas agar desainnya sesuai kebutuhan. Tahap awal ialah menentukan kapasitas daya berdasarkan total beban yang digunakan. Perhitungan dilakukan melalui analisis beban terpasang, beban simultan, dan faktor permintaan.
Setelah kapasitas ditetapkan, arsitek dan tim MEP menentukan lokasi panel listrik. Lokasi harus mudah diakses dan aman dari kelembapan atau paparan panas. Ruang panel biasanya terletak di area teknis yang memiliki ventilasi baik dan akses terkontrol.
Dokumentasi teknis harus dibuat secara ringkas namun lengkap. Dokumen mencakup single line diagram, daftar komponen, spesifikasi panel, dan pengaturan proteksi. Instalasi dilakukan oleh teknisi bersertifikat untuk memastikan semua sambungan kabel, pengencangan busbar, dan pemasangan breaker mengikuti standar.
Proses akhir meliputi inspeksi serta pengujian. Pengujian mencakup continuity test, insulation resistance test, dan functional test pada perangkat proteksi.
