JAKARTA, inca-construction.co.id – Dalam dunia arsitektur dan konstruksi modern, efisiensi struktural menjadi pertimbangan utama yang tidak bisa diabaikan. Waffle slab hadir sebagai solusi cerdas yang menggabungkan kekuatan, keindahan, dan efisiensi material dalam satu sistem pelat lantai. Dinamakan demikian karena tampilannya yang menyerupai pola waffle atau kue wafel, sistem struktur ini telah menjadi pilihan favorit arsitek dan insinyur untuk berbagai proyek bangunan bentang lebar.
Keunikan waffle slab terletak pada kombinasi antara fungsi struktural dan nilai estetika yang sulit ditemukan pada sistem pelat konvensional. Pola grid tiga dimensi yang terbentuk di bagian bawah pelat tidak hanya memberikan kekuatan optimal tetapi juga menciptakan permainan cahaya dan bayangan yang menarik secara visual. Tidak heran jika banyak arsitek ternama memilih untuk mengekspos waffle slab sebagai elemen desain interior yang memukau.
Pengertian dan Konsep Dasar Waffle Slab

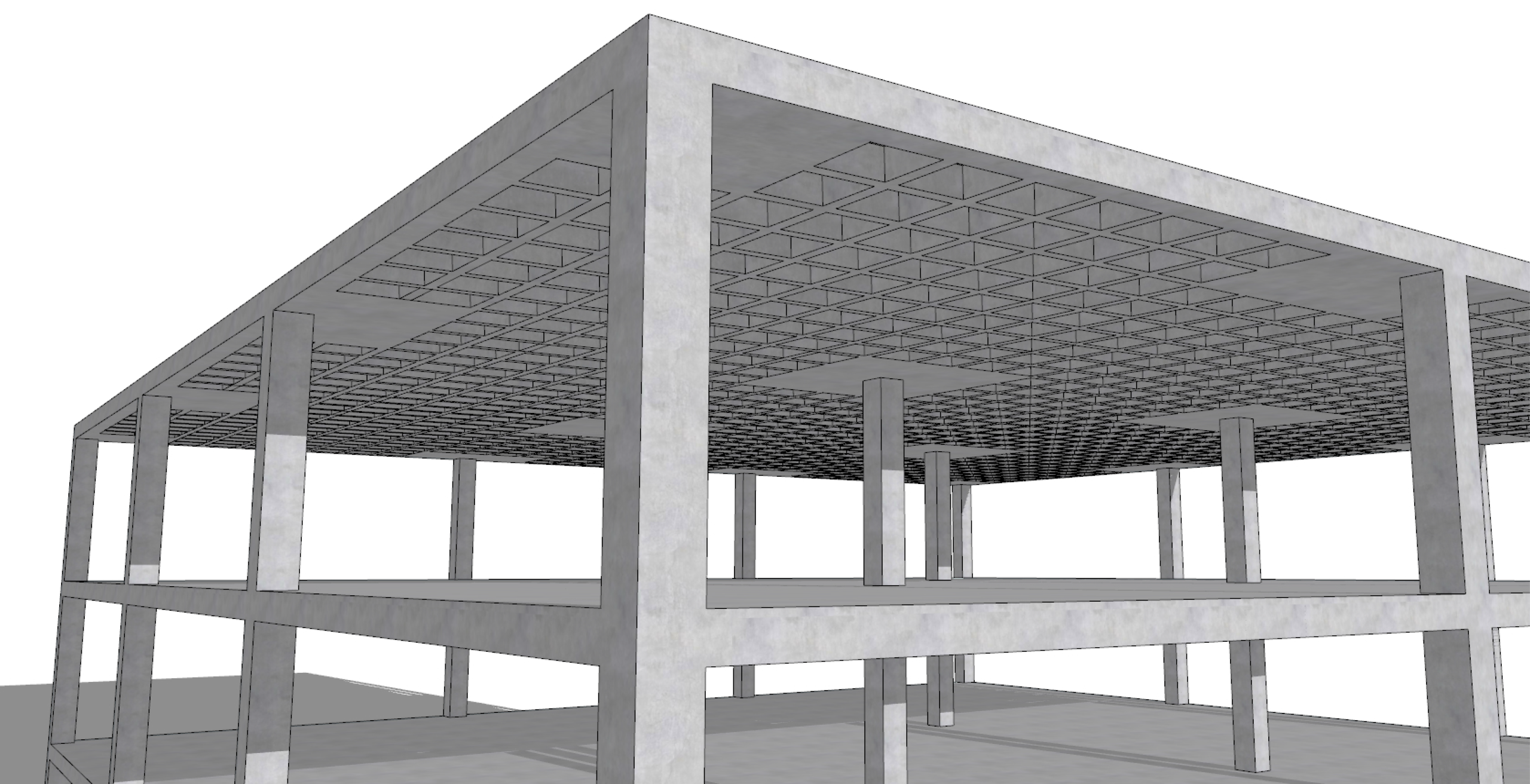

Waffle slab atau yang juga dikenal sebagai grid slab merupakan sistem pelat lantai beton bertulang yang memiliki pola rusuk dua arah membentuk grid persegi atau rectangular. Rusuk-rusuk ini saling bersilangan menciptakan cekungan berbentuk kotak di bagian bawah pelat yang menyerupai cetakan waffle. Konsep ini mengoptimalkan distribusi material beton pada area yang paling membutuhkan kekuatan struktural.
Secara struktural, waffle slab bekerja dengan prinsip pelat dua arah di mana beban yang diterima didistribusikan ke dua arah melalui sistem rusuk yang saling terhubung. Rusuk-rusuk ini berfungsi seperti balok kecil yang menyalurkan beban ke kolom atau dinding pendukung. Bagian solid di atas rusuk berfungsi sebagai flange yang menahan gaya tekan, sementara tulangan di rusuk menahan gaya tarik.
Ketebalan total waffle slab biasanya berkisar antara tiga ratus hingga enam ratus milimeter tergantung pada bentang dan beban yang harus ditanggung. Meskipun terlihat tebal, volume beton yang digunakan jauh lebih sedikit dibandingkan pelat masif konvensional dengan kapasitas beban yang sama. Efisiensi material inilah yang menjadi daya tarik utama sistem ini.
Keunggulan Waffle Slab dalam Konstruksi
Penggunaan waffle slab memberikan berbagai keuntungan yang membuatnya unggul dibandingkan sistem pelat lantai lainnya. Keunggulan-keunggulan ini mencakup aspek struktural, ekonomi, dan arsitektural yang saling melengkapi.
Berikut keunggulan utama waffle slab:
- Mampu menahan bentang lebih panjang tanpa kolom penopang di tengah
- Berat sendiri lebih ringan dibandingkan pelat masif dengan kekuatan setara
- Penggunaan material beton dan tulangan lebih efisien
- Kekakuan tinggi yang meminimalkan defleksi atau lendutan
- Ketahanan yang baik terhadap beban dinamis dan getaran
- Estetika menarik yang bisa diekspos sebagai elemen desain interior
- Memungkinkan instalasi MEP tersembunyi di dalam rongga
- Performa akustik lebih baik berkat rongga udara yang terbentuk
- Durabilitas tinggi dengan perawatan minimal
Kombinasi keunggulan tersebut menjadikan waffle slab pilihan ideal untuk bangunan yang membutuhkan ruang luas bebas kolom seperti auditorium, pusat perbelanjaan, perpustakaan, dan area parkir.
Komponen dan Dimensi Waffle Slab
Pemahaman terhadap komponen-komponen waffle slab sangat penting bagi arsitek dan insinyur dalam merancang sistem yang optimal. Setiap komponen memiliki peran spesifik dalam memastikan performa struktural dan estetika yang diinginkan.
Topping slab atau pelat atas merupakan lapisan beton solid yang menghubungkan seluruh rusuk dan menjadi permukaan lantai. Ketebalan topping slab biasanya berkisar antara lima puluh hingga seratus milimeter tergantung kebutuhan. Lapisan ini harus cukup tebal untuk menyediakan selimut beton yang memadai bagi tulangan negatif.
Ribs atau rusuk adalah elemen vertikal yang membentuk grid pada waffle slab. Lebar rusuk umumnya berkisar antara seratus dua puluh hingga dua ratus milimeter dengan tinggi yang disesuaikan dengan kebutuhan struktural. Jarak antar rusuk atau modul biasanya berkisar antara enam ratus hingga seribu lima ratus milimeter.
Solid head atau kepala solid merupakan area pelat masif di sekitar kolom yang berfungsi untuk menahan gaya geser pons. Dimensi solid head harus dihitung dengan cermat untuk mencegah kegagalan geser di area kritis. Drop panel tambahan kadang diperlukan untuk beban yang sangat besar.
Proses Konstruksi Waffle Slab
Pelaksanaan konstruksi waffle slab memerlukan perencanaan yang matang dan ketelitian tinggi untuk mendapatkan hasil yang sesuai standar. Metode konstruksi yang umum digunakan adalah cast in place dengan bantuan bekisting khusus berbentuk dome atau pan.
Tahap pertama adalah pemasangan scaffolding dan bekisting dasar yang akan menopang seluruh sistem. Bekisting harus mampu menahan beban beton basah dan beban kerja selama pengecoran. Elevasi bekisting harus dikontrol dengan ketat untuk memastikan ketebalan pelat sesuai desain.
Selanjutnya adalah penempatan pan atau dome bekisting yang membentuk rongga waffle. Bekisting ini biasanya terbuat dari fiberglass, plastik, atau baja yang bisa digunakan berulang kali. Pemasangan harus presisi untuk menghasilkan grid yang rapi dan seragam. Jarak antar dome harus sesuai dengan lebar rusuk yang direncanakan.
Penulangan dipasang setelah bekisting dome selesai. Tulangan bawah rusuk dipasang terlebih dahulu, diikuti dengan tulangan melintang dan tulangan atas di area topping slab. Perhatian khusus diberikan pada detail penulangan di solid head dan area dengan konsentrasi tegangan tinggi.
Aplikasi WaffleSlab dalam Berbagai Jenis Bangunan
Fleksibilitas waffle slab memungkinkan penerapannya pada berbagai jenis bangunan dengan kebutuhan yang beragam. Pemilihan sistem ini biasanya didasarkan pada kebutuhan akan ruang bebas kolom yang luas dan beban yang relatif moderat.
Pada bangunan komersial seperti pusat perbelanjaan dan perkantoran, waffle slab memungkinkan layout interior yang fleksibel. Minimnya kolom di tengah ruangan memberikan kebebasan dalam penataan tenant atau partisi kantor. Area foodcourt dan atrium yang membutuhkan ceiling tinggi dengan ekspos struktur sangat cocok menggunakan sistem ini.
Bangunan pendidikan seperti aula universitas, perpustakaan, dan laboratorium sering mengadopsi waffle slab. Kemampuan menahan bentang panjang sangat bermanfaat untuk ruang kuliah besar atau area baca yang membutuhkan pencahayaan alami optimal tanpa terhalang kolom.
Fasilitas parkir bertingkat menjadi salah satu aplikasi paling umum untuk waffle slab. Bentang yang relatif seragam dan beban kendaraan yang terdistribusi merata menjadikan waffle slab sangat efisien untuk fungsi ini. Ketinggian lantai bisa diminimalkan sehingga lebih banyak lantai bisa dibangun dalam ketinggian total yang sama.
Pertimbangan Desain Arsitektural Waffle Slab

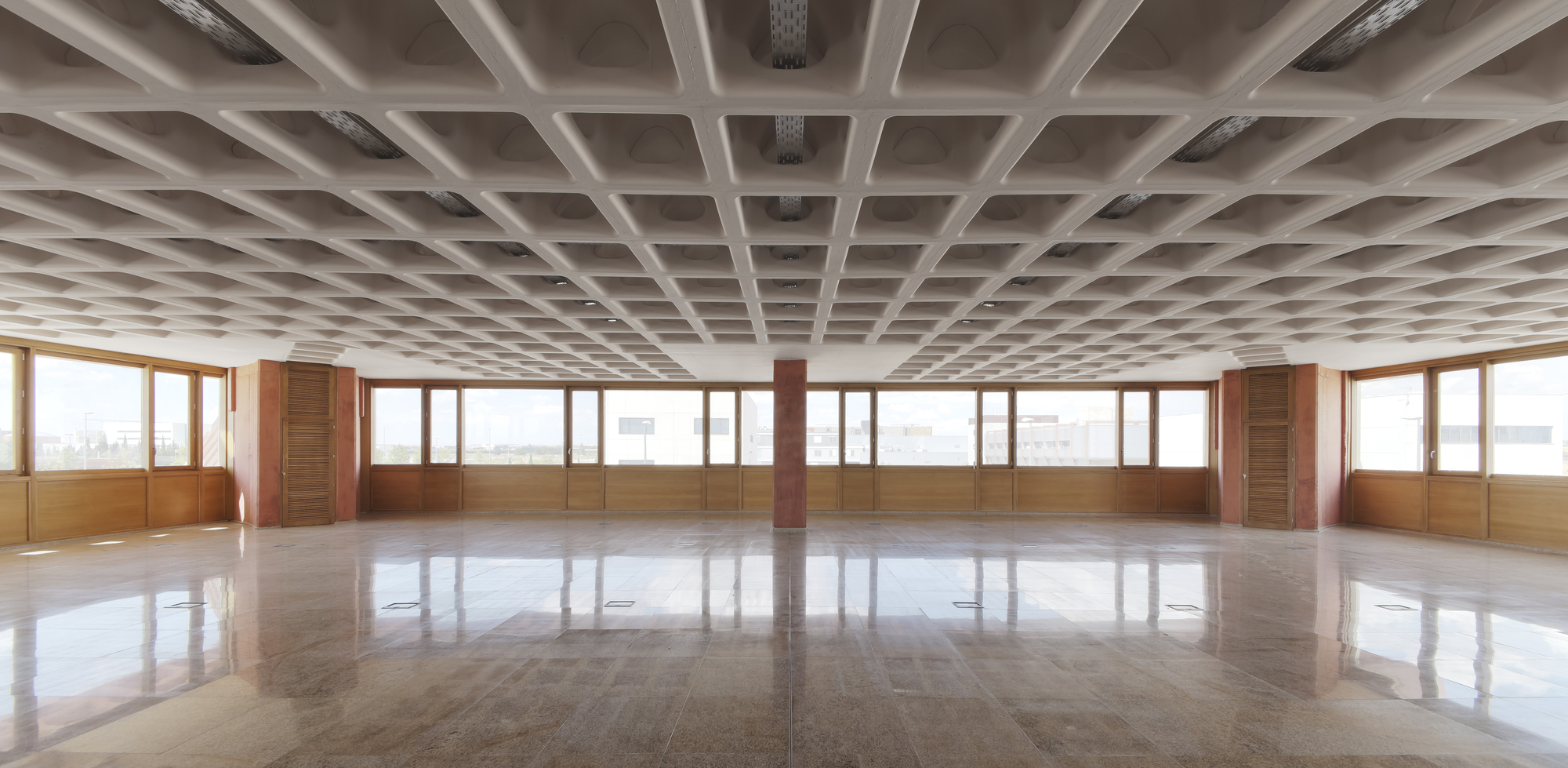

Bagi arsitek, waffle slab bukan sekadar elemen struktural melainkan juga peluang untuk menciptakan ekspresi desain yang kuat. Pola geometris yang tercipta memberikan karakter visual yang distinctive dan bisa menjadi focal point dalam desain interior.
Ekspos waffle slab memerlukan perhatian khusus pada kualitas finishing beton. Bekisting harus dipilih dengan cermat untuk menghasilkan permukaan yang halus dan seragam. Penggunaan release agent yang tepat mencegah kerusakan permukaan saat pembongkaran bekisting. Beberapa proyek prestisius bahkan menggunakan bekisting dengan tekstur khusus untuk efek visual tertentu.
Sistem pencahayaan bisa diintegrasikan dengan pola waffle untuk menciptakan efek dramatis. Lampu yang dipasang di dalam rongga memberikan indirect lighting yang lembut dan menghindari silau. Permainan cahaya dan bayangan pada permukaan bertekstur menambah kedalaman visual pada ruangan.
Warna dan coating pada waffle slab ekspos juga menjadi pertimbangan penting. Cat atau coating khusus bisa diaplikasikan untuk melindungi beton sekaligus memberikan tampilan yang diinginkan. Beberapa desainer memilih mempertahankan warna natural beton untuk kesan industrial yang raw.
Perbandingan WaffleSlab dengan Sistem Pelat Lainnya
Memahami posisi waffle slab dibandingkan sistem pelat alternatif membantu dalam pengambilan keputusan desain yang tepat. Setiap sistem memiliki kelebihan dan kekurangan yang perlu dipertimbangkan sesuai konteks proyek.
Dibandingkan dengan flat slab, waffle slab mampu menahan bentang lebih panjang dengan ketebalan total yang bisa lebih tipis. Namun flat slab lebih sederhana dalam pelaksanaan dan tidak memerlukan bekisting khusus. Untuk bentang pendek hingga sedang dengan beban tinggi, flat slab seringkali lebih ekonomis.
Dibandingkan dengan sistem balok dan pelat konvensional, waffle slab memberikan tampilan yang lebih bersih karena tidak ada balok menonjol di bawah. Ketinggian struktur total juga bisa lebih rendah yang menguntungkan untuk bangunan berlantai banyak. Namun sistem balok pelat lebih fleksibel untuk layout kolom yang tidak teratur.
Hollow core slab menawarkan kecepatan konstruksi yang lebih tinggi karena menggunakan elemen pracetak. Namun waffle slab memberikan kontinuitas struktur yang lebih baik dan lebih cocok untuk beban dinamis. Pertimbangan logistik pengiriman elemen pracetak juga bisa menjadi faktor pembatas.
Tantangan dan Solusi dalam Konstruksi Waffle Slab
Meskipun menawarkan banyak keunggulan, konstruksi waffle slab juga menghadapi tantangan teknis yang perlu diantisipasi. Pemahaman terhadap tantangan ini dan solusinya akan memastikan keberhasilan proyek.
Bekisting khusus yang dibutuhkan merupakan investasi awal yang signifikan. Solusinya adalah menggunakan bekisting yang bisa dipakai berulang sehingga biaya per meter persegi menjadi lebih ekonomis pada proyek besar atau repetitif. Sewa bekisting juga menjadi opsi untuk proyek dengan skala lebih kecil.
Pengecoran yang merata menjadi tantangan karena geometri yang kompleks. Beton harus mengalir dengan baik ke seluruh bagian rusuk tanpa segregasi. Penggunaan beton dengan slump yang tepat dan vibrator yang memadai menjadi kunci keberhasilan. Self compacting concrete juga bisa menjadi pilihan untuk area yang sulit dijangkau vibrator.
Koordinasi dengan sistem MEP memerlukan perencanaan awal yang detail. Penetrasi untuk instalasi harus direncanakan sejak tahap desain untuk menghindari pemotongan rusuk yang bisa melemahkan struktur. Rongga waffle memang bisa menampung instalasi, namun routing harus dioptimalkan untuk efisiensi.
Inovasi dan Perkembangan Terkini WaffleSlab
Teknologi konstruksi terus berkembang membawa inovasi pada sistem waffle slab. Perkembangan ini semakin memperluas aplikasi dan meningkatkan efisiensi sistem yang sudah proven ini.
Penggunaan void former dari material ringan seperti EPS atau plastik daur ulang semakin populer. Material ini bisa ditinggal di dalam struktur sehingga menghemat waktu pembongkaran bekisting. Kontribusi pada sustainability proyek juga menjadi nilai tambah di era kesadaran lingkungan.
Teknologi BIM memungkinkan pemodelan dan analisis waffle slab yang lebih presisi. Detailing penulangan yang kompleks bisa dihasilkan secara otomatis mengurangi kesalahan di lapangan. Visualisasi tiga dimensi membantu koordinasi antar disiplin dan komunikasi dengan pemilik proyek.
Precast waffle slab mulai dikembangkan untuk meningkatkan kecepatan konstruksi. Elemen pracetak diproduksi di pabrik dengan kontrol kualitas ketat kemudian dirakit di lokasi. Sistem ini mengombinasikan keunggulan waffle slab dengan efisiensi konstruksi pracetak.
Kesimpulan
Waffle slab telah membuktikan diri sebagai sistem pelat lantai yang unggul dalam menjawab kebutuhan arsitektur dan konstruksi modern. Kemampuannya menahan bentang panjang dengan efisiensi material yang tinggi menjadikannya pilihan cerdas untuk berbagai jenis bangunan. Nilai estetika yang inherent pada pola geometrisnya memberikan dimensi tambahan yang jarang ditemukan pada sistem struktural lainnya. Bagi arsitek dan insinyur yang ingin menciptakan ruang luas bebas kolom dengan karakter visual yang kuat, waffle slab menawarkan solusi yang proven dan terus berkembang mengikuti inovasi teknologi konstruksi terkini.
