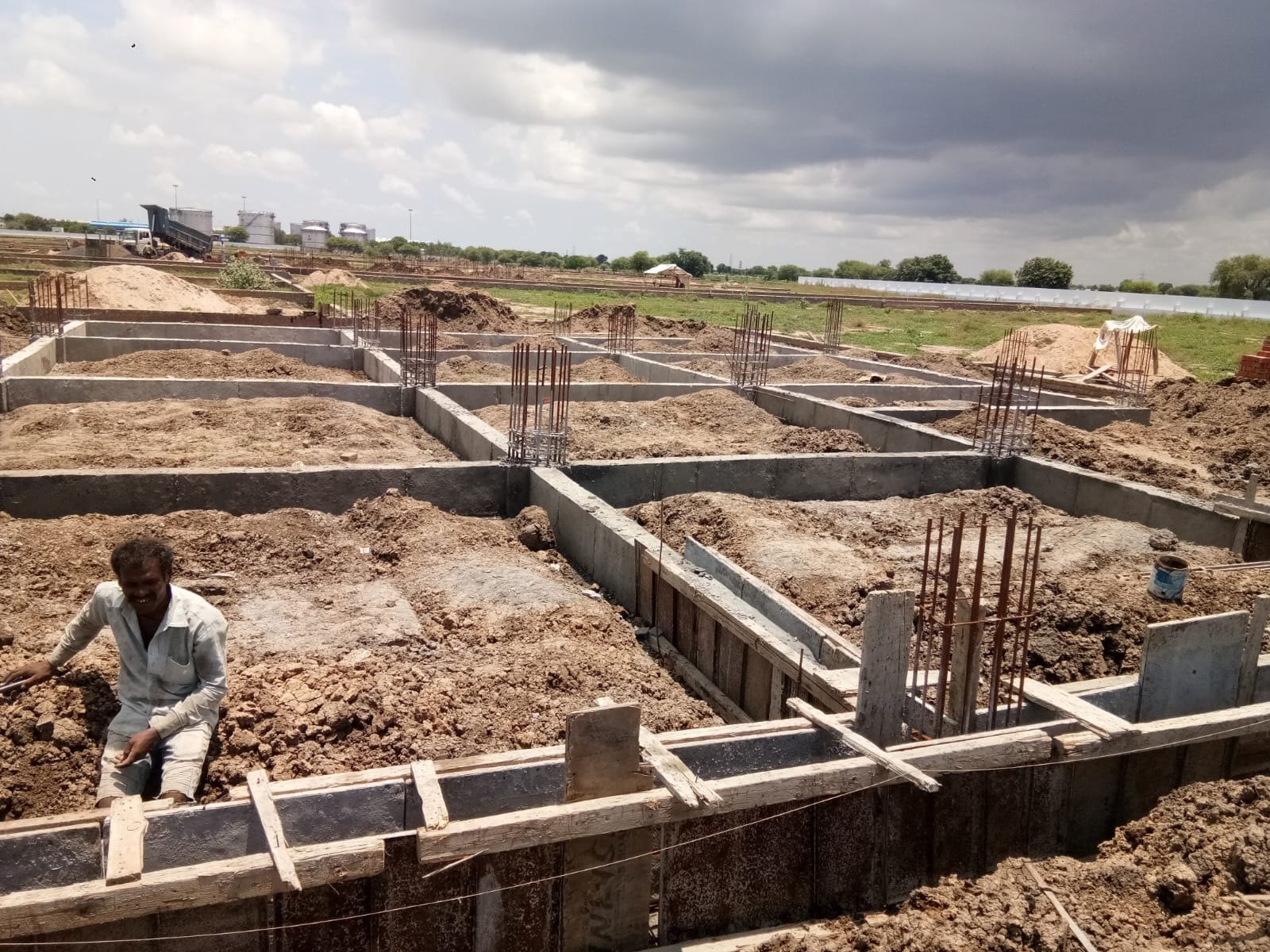

JAKARTA, inca-construction.co.id – Dalam dunia konstruksi dan arsitektur, banyak komponen tersembunyi yang mungkin tak terlihat mata awam, tapi memiliki peran vital dalam menjamin kekuatan dan umur panjang sebuah bangunan. Salah satunya adalah tie beam—balok horizontal yang menghubungkan elemen-elemen struktur utama seperti kolom atau pondasi, dan menjadi kunci dalam mencegah pergeseran struktural.
Meskipun secara visual tidak selalu menonjol, tie beam memiliki tanggung jawab besar. Ia menahan gaya lateral, mencegah pergerakan vertikal antar elemen pondasi, serta menjadi pengikat kokoh agar struktur tidak mengalami retak, melengkung, atau bahkan kolaps dalam jangka panjang. Dalam banyak kasus, keberadaan tie beam menjadi penentu apakah sebuah bangunan akan tahan gempa atau rentan runtuh.
Fungsi Tie Beam dalam Sistem Struktur Bangunan
Tie beam sering kali disalahartikan sebagai sekadar pengisi antar pondasi. Padahal, fungsinya lebih luas dan strategis, terutama pada struktur bertingkat atau bangunan yang berdiri di atas tanah tidak stabil. Berikut adalah fungsi utama dari tie beam:
-
Mengikat antar kolom atau pondasi
Mencegah terjadinya pergeseran vertikal atau rotasi akibat tekanan tanah atau gaya gempa. -
Menyalurkan beban lateral
Dalam struktur tahan gempa, tie beam membantu menyebarkan gaya horizontal agar tidak terkonsentrasi pada satu titik. -
Menjadi dudukan elemen arsitektural
Beberapa desain menggunakan tie beam sebagai tempat dudukan untuk lantai, tangga, atau elemen pembatas visual. -
Meningkatkan integritas struktur bawah tanah
Untuk bangunan dengan pondasi dalam seperti bored pile atau tiang pancang, tie beam membantu menjaga posisi pondasi tetap sejajar. -
Mengurangi risiko keretakan pada dinding
Dengan mendistribusikan tekanan, tie beam membantu mencegah dinding mengalami retakan struktural.
Dalam desain modern, tie beam tidak hanya berperan struktural tetapi juga bisa menjadi bagian dari estetika, terutama pada bangunan industrial dengan konsep balok terbuka.
Perbedaan Tie Beam, Grade Beam, dan Plinth Beam
Seringkali tie beam disamakan dengan grade beam atau plinth beam, padahal masing-masing memiliki fungsi dan posisi berbeda:
-
Tie Beam
Berada di atas level tanah, mengikat antar kolom ketika tidak ada slab lantai di antaranya. Fokusnya adalah pada pengikatan struktur agar tidak bergeser. -
Grade Beam
Diletakkan sejajar dengan permukaan tanah dan menjadi penghubung antar pondasi. Fungsinya lebih ke menahan beban dari dinding di atasnya. -
Plinth Beam
Terletak di antara fondasi dan lantai dasar, berfungsi sebagai peredam tekanan dari tanah dan menahan kelembaban naik ke atas dinding.
Meskipun desain dan posisi fisik bisa mirip, perbedaan fungsional ini menjadi pertimbangan penting dalam perencanaan struktur yang tepat.
Material dan Dimensi Ideal untuk Tie Beam
Pemilihan material dan ukuran tie beam sangat bergantung pada jenis bangunan, kondisi tanah, serta beban struktur yang harus ditopang. Secara umum, tiebeam dibuat menggunakan:
-
Beton bertulang (reinforced concrete)
Kombinasi beton dan baja tulangan memberikan kekuatan tarik dan tekan yang ideal. -
Baja struktural
Digunakan pada bangunan baja ringan atau struktur industrial dengan bentang lebar. -
Bata bertulang atau kombinasi ringan
Untuk struktur non-permanen atau rumah tinggal sederhana di wilayah tanpa gempa.
Dimensi standar tiebeam bervariasi, tetapi umumnya memiliki lebar 20–30 cm dan tinggi 30–50 cm. Ukuran ini bisa disesuaikan berdasarkan perhitungan struktur oleh insinyur sipil profesional.
Teknik Pemasangan dan Detil Konstruksi TieBeam
Proses pemasangan tie beam melibatkan beberapa tahapan teknis yang harus dilakukan dengan presisi tinggi. Kesalahan kecil dalam pengecoran atau perakitan tulangan bisa berdampak serius pada integritas struktur. Berikut tahapan umum dalam pemasangan tiebeam:
-
Persiapan formwork
Bekisting kayu atau logam disiapkan dengan dimensi sesuai gambar kerja. -
Perakitan besi tulangan
Besi longitudinal dan sengkang (stirrup) disusun sesuai dengan detail struktur. Biasanya menggunakan besi ulir diameter 12–16 mm. -
Pengecoran beton
Dilakukan setelah pengecekan ulang terhadap dimensi dan posisi tulangan. Beton harus dipadatkan agar tidak ada rongga udara. -
Curing atau perawatan beton
Diperlukan selama minimal 7 hari agar kekuatan beton berkembang maksimal. -
Pembongkaran bekisting dan finishing
Setelah beton mengeras, bekisting dibuka dan permukaan balok bisa dirapikan.
Tiebeam juga harus memiliki sambungan sempurna dengan kolom, agar beban bisa tersalurkan secara merata. Dalam beberapa proyek, digunakan sistem sambungan angkur (anchor) untuk memperkuat integrasi antar elemen.
Tie Beam dalam Desain Bangunan Tahan Gempa
Di Indonesia, yang merupakan wilayah rawan gempa, tie beam menjadi komponen wajib dalam struktur bangunan tahan gempa. Menurut pedoman SNI (Standar Nasional Indonesia) tentang bangunan tahan gempa, tiebeam termasuk dalam sistem rangka pengaku yang membantu distribusi beban lateral dan memperkuat hubungan antar elemen struktur.
Tanpa tiebeam, risiko retak pada kolom atau keruntuhan sebagian dinding menjadi lebih besar. Oleh karena itu, hampir semua struktur bertingkat di zona gempa diwajibkan menggunakan tiebeam dalam sistem pondasi dan lantai mereka.
Penutup: TieBeam, Unsur Kecil dengan Peran Besar
Di balik kekokohan sebuah gedung bertingkat, jembatan, atau rumah tinggal, ada peran penting dari elemen-elemen struktural yang mungkin tak tampak oleh mata. Tiebeam adalah salah satu dari elemen tersebut—pengikat diam yang menjaga semuanya tetap stabil, lurus, dan kokoh.
Bagi para profesional arsitektur dan konstruksi, memahami peran dan desain tie beam bukan hanya soal teknis, tapi bagian dari komitmen untuk menciptakan bangunan yang aman dan tahan lama. Dan bagi pengguna awam, mengenali pentingnya komponen ini bisa menjadi bentuk literasi terhadap struktur tempat tinggalnya sendiri.
